1.5电容器颜色代码
如何读取电容器的值？
在之前的教程中，我们已经了解了什么是电容和电荷。在本教程中，我们将学习如何读取电容器的值。对于某些应用，了解电容器的容差和电压值以及电容值是必要的。所有这些参数都标注在电容器的本体上。
不同类型的电容器有不同的方式来表示电容值。像电解电容器、非极化电容器、大型交流油浸纸电容器这样的电容器，其电容和电压、容差值通常会用数字和字母直接写在本体上。有些电容器则使用色码来表示值。让我们来看看如何在这两种方法中读取电容值。
如何读取标注在电容器上的值？
让我们看看如何通过数字和字母来读取电容器的值。如果空间足够，电容器本身还会标注其他值，如容差和电压。但对于像陶瓷电容器这样的小型电容器，由于空间不足，电容器的值通常会用简写表示。
大型电容器（圆柱形电容器）上的电容值读取
对于大型电容器，通常电容器的值会标注在电容器的侧面。
-

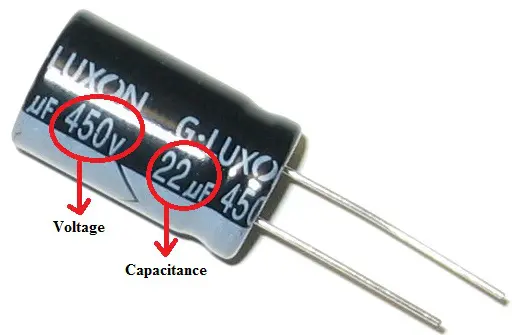

上图展示了一个22微法拉的电容器。电容值以法拉（F或FD）为单位表示。
-
以下是用于表示电容值的单位：
| uF(or)MF(or)mF | Microfarad | 10^-6 |
|---|---|---|
| nF | Nanofarad | 10^-9 |
| pF(or)mmF(or)uuF | Picofarad | 10^-12 |
- 电容器上的电压额定值表示该电容器能够承受的最大电压值。电容器上的电压额定值通常用V、VDC或VDCW来表示。
- VAC表示该电容器是为交流电路设计的。
- 需要注意的是，除非你有足够的知识来正确使用该电容器，否则不应将直流额定值的电容器用于交流电路。有些电容器的电压是用代码而不是数值来表示的。
- 容差值用%符号在数字前面表示。容差值表示电容值的变化范围。
读取小型电容器（陶瓷电容器）的值
陶瓷电容器的表面积非常小，不足以打印电容值。因此，这些电容器上的电容值通常用简写表示。让我们来看看如何计算这些值。一般来说，陶瓷、钽、薄膜电容器的电容值以皮法拉为单位表示。
第1步：如果电容器有两个数值
- 如果电容器上的标记有2位数字和一个字母（如22M），则其电容值为22。
有些电容器在第二位有字母，第一位有数值。
例如：5R2 = 5.2皮法拉（pF）。
- 如果用p、n、u等字母代替R，则这些字母表示电容的单位。
例如：4n1 = 4.1纳法拉（nF），p45 = 0.45皮法拉（pF）。
第2步：有些电容器有三个数值
- 上述电容器上的标记为104。
- 电容值的计算方法为10x 104 = 105pf = 0.1uf
- 如果第三位数字在0到6之间，按照上述方法计算。
- 如果第三位数字是8，则使用0.01进行乘法计算。例如，158表示 15×0.01=0.15 pF。
- 如果第三位数字是9，则使用0.1进行乘法计算。例如，159表示 15×0.1=1.5 pF。
容差
这些电容器的容差值用单个字母表示。每个字母都有一个对应的值。
| A | ±0.05 pF |
|---|---|
| B | ±0.1 pF |
| C | ±0.25 pF |
| D | ±0.5 pF |
| E | ±0.5% |
| F | ±1% |
| G | ±2% |
| H | ±3% |
| J | ±5% |
| K | ±10% |
| L | ±15% |
| M | ±20% |
| N | ±30% |
| P | –0%, + 100% |
| S | –20%, + 50% |
| W | –0%, + 200% |
| X | –20%, + 40% |
| Z | –20%, + 80% |
如何读取电容器的色码？
-
色码表示法是一种古老的技巧，但有些电容器至今仍在使用。因此，让我们来看看如何计算使用色码表示的电容值和电压额定值。
-
通常，色码用点或条表示。对于云母电容器，色码用点表示；对于圆柱形电容器，可能用条表示。电容器上的点或条的数量可能各不相同。
下面的两个表格显示了电容器上给出的颜色的值。
电容色码表
| Band | Digit | Digit | Multiplier | Tolerance | Tolerance |
|---|---|---|---|---|---|
| Color | A | B | D | (T) > 10pf | (T) < 10pf |
| Black | A | 0 | x1 | ±20% | ±2.0pF |
| Brown | 1 | 1 | x10 | ±1% | ±0.1pF |
| Red | 2 | 2 | x100 | ±2% | ±0.25pF |
| Orange | 3 | 3 | x1000 | ±3% | |
| Yellow | 4 | 4 | x10,000 | ±4% | |
| Green | 5 | 5 | x100,000 | ±5% | ±0.5pF |
| Blue | 6 | 6 | x1,000,000 | ||
| Violet | 7 | 7 | |||
| Grey | 8 | 8 | x0.01 | +80,-20% | |
| White | 9 | 9 | x0.1 | ±10% | ±1.0pF |
| Gold | x0.1 | ±5% | |||
| Silver | x0.01 | ±10% |
电容器电压色码表
| Colour | Type | TypeK | TypeL | TypeM | TypeN |
|---|---|---|---|---|---|
| Black | 4 | 100 | – | 10 | 10 |
| Brown | 6 | 200 | 100 | 1.6 | – |
| Red | 10 | 300 | 250 | 4 | 35 |
| Orange | 15 | 400 | – | 40 | – |
| Yellow | 20 | 500 | 400 | 6.3 | 6 |
| Green | 25 | 600 | 16 | 15 | |
| Blue | 35 | 700 | 630 | – | 20 |
| Violet | 50 | 800 | – | – | – |
| Grey | – | 900 | – | 25 | 25 |
| White | 3 | 1000 | – | 2.5 | 3 |
| Gold | – | 2000 | – | – | – |
| Silver | – | – | – | – | – |

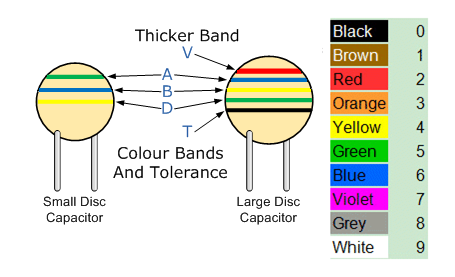

让我们来看一个陶瓷电容或圆片电容上色码计算的例子。
圆片电容和陶瓷电 容
这些色码多年来一直被用于像圆片电容和陶瓷电容这样的无极性电容。但是在旧电容的情况下，很难识别其数值。因此，这些旧电容现在被带有新编号的电容所取代了。
